特殊光源
YYK-RB 双色多层半圆环光源
Series: YYK-RB
双色 · 多层半圆环 · 焊点立体特征提取
半圆环结构，4 层 LED 分层布置（红 / 蓝双色独立通道），可独立切换不同角度与颜色，用于 PCB 焊点立体特征提取、AOI 焊点三维成像。命名规则：YYK-RB + 外径。
- 半圆环双色多层结构 · 角度 / 颜色独立可控
- 红 / 蓝双色，可叠加白光
- 适配 YYK-DCM2496-4 多通道控制器
- 支持角度 / 直径定制
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 半圆环双色多层结构 · 角度 / 颜色独立可控
- 红 / 蓝双色，可叠加白光
- 适配 YYK-DCM2496-4 多通道控制器
- 支持角度 / 直径定制
应用范围
- 焊点立体成像
- AOI 焊点检测
- BGA / QFN 引脚检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
| 型号 Model | YYK-RB80 |
| 颜色 Color | R/B |
| 功率 Power (24V) | — |
| LED 灯 | — |

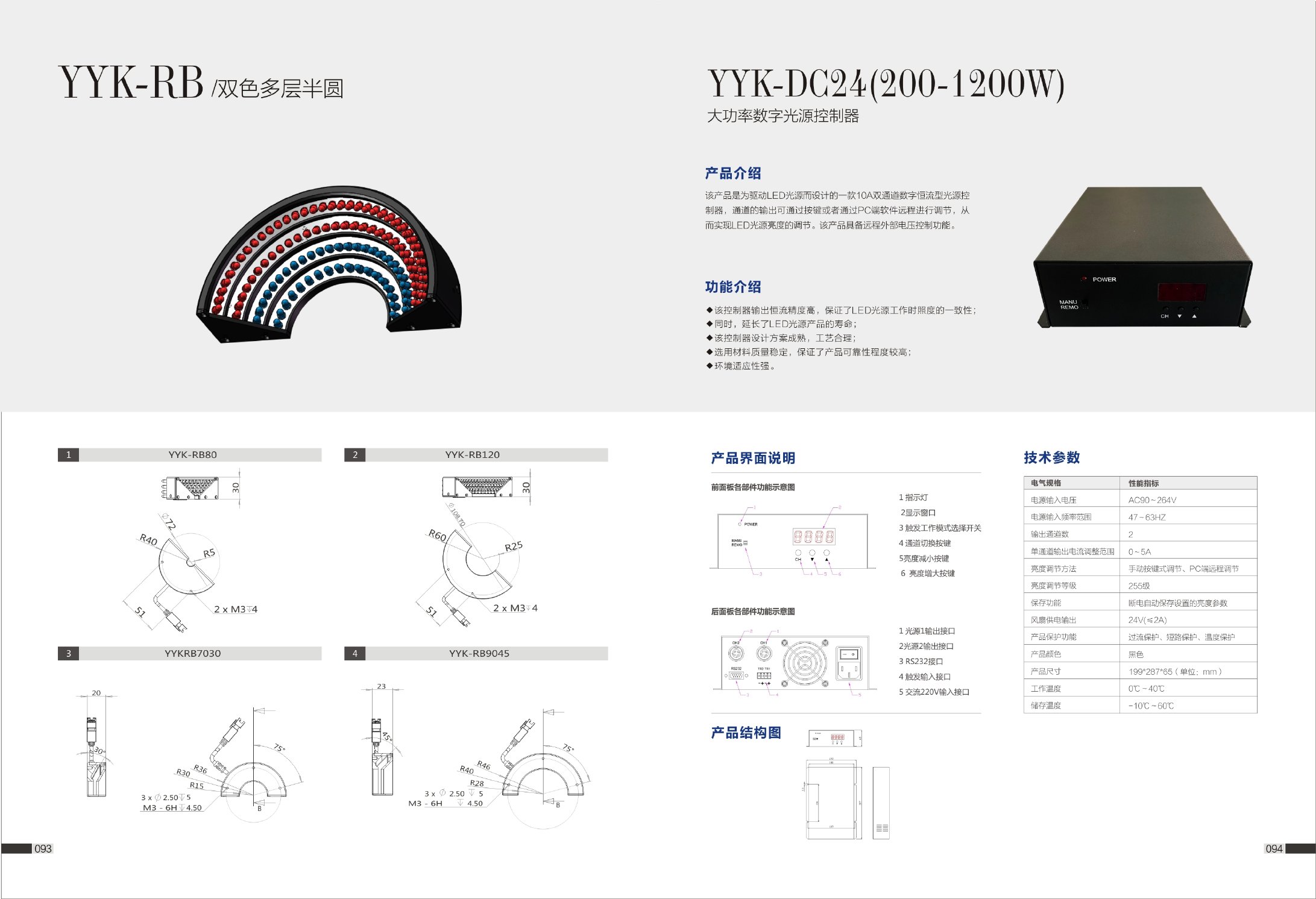

Full Catalogue Pages
产品手册完整参数表
以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
焊点立体成像
AOI 焊点检测
BGA / QFN 引脚检测
