特殊光源
YYK-RD 圆顶光源
Series: YYK-RD
球面无影漫射 · 曲面 / 反光面专用
特殊球面设计使光线均匀分布在产品上，内部喷涂纳米反光涂料，光线均匀柔和。可定制超高亮版本，与同轴光源搭配可解决中间阴影问题。命名规则：YYK-RD + 外径 + 颜色。
- 特殊球面设计，光线均匀分布
- 内部纳米反光涂料，光线柔和
- 可定制超高亮版本
- 与同轴搭配解决中间阴影
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 特殊球面设计，光线均匀分布
- 内部纳米反光涂料，光线柔和
- 可定制超高亮版本
- 与同轴搭配解决中间阴影
应用范围
- 反光表面检测
- 凹凸面 / 曲面 / 弧形表面检测
- 饮料瓶底字符检测
- 玻璃片定位 · 划伤缺陷检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
以下规格摘自《YYK 产品手册》参数表，更多型号 / 颜色 / 定制方案请联系销售。
| 型号 Model | 颜色 Color | 功率 Power (24V) | LED 灯 |
|---|---|---|---|
| YYK-RD50 | W/B/G/R |
| — |
| YYK-RD70 | W/B/G/R |
| — |
| YYK-RD80 | W/B/G/R |
| — |
| YYK-RD100 | W/B/G/R |
| — |
| YYK-RD116 | W/B/G/R |
| — |
| YYK-RD120 | W/B/G/R |
| — |
| YYK-RD131 | W/B/G/R |
| — |
| YYK-RD150 | W/B/G/R |
| — |
| YYK-RD180 | W/B/G/R |
| — |

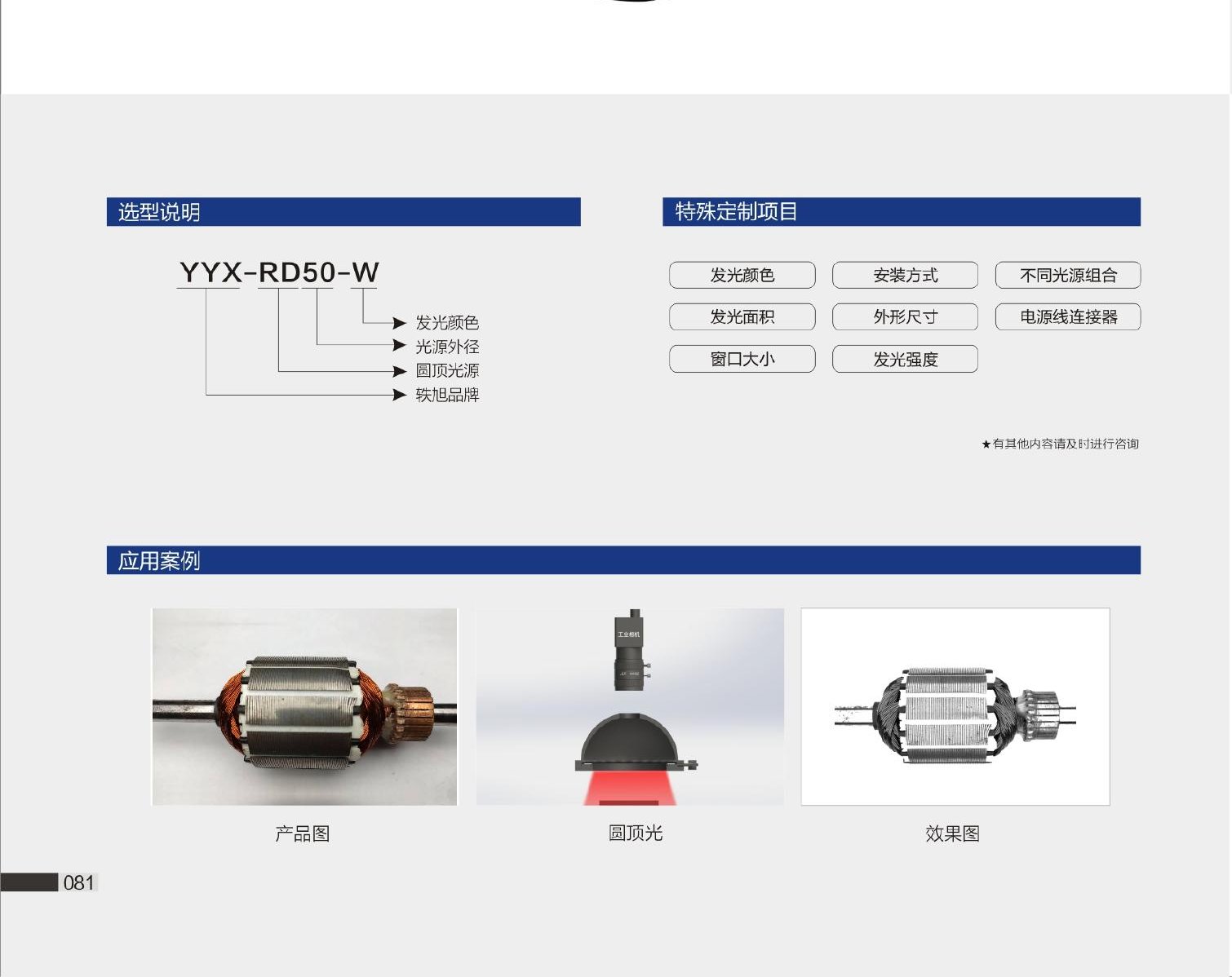

Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。

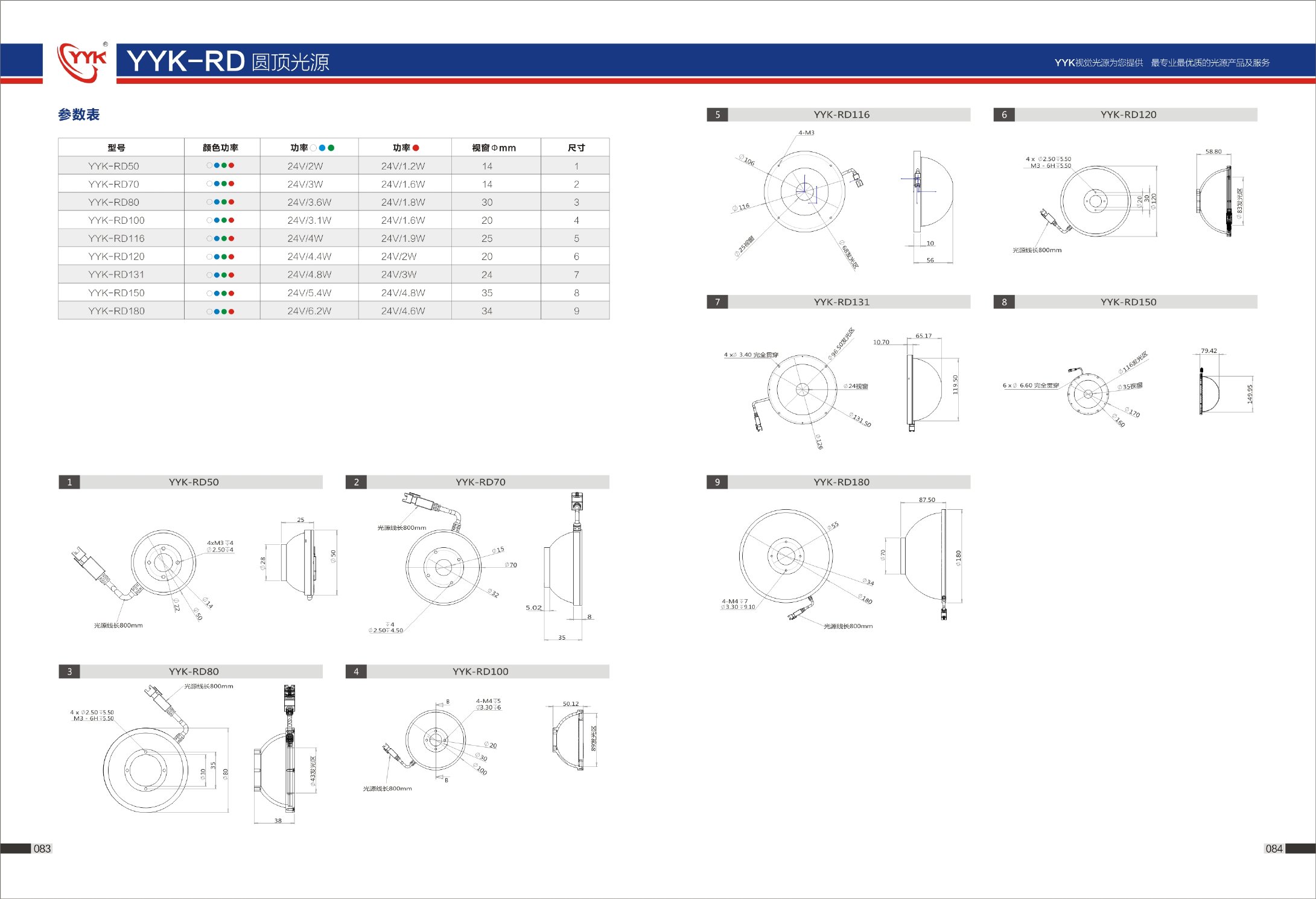

Full Catalogue Pages
产品手册完整参数表
以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
反光表面检测
凹凸面 / 曲面 / 弧形表面检测
饮料瓶底字符检测
玻璃片定位 · 划伤缺陷检测
