特殊光源
YYK-AOI AOI 光源
Series: YYK-AOI
RGB 三色 · 多角度组合 · AOI 焊锡检测专用
RGB 三色 LED 与多角度（15°/45°/75° 等）组合设计，特制漫射板保证发光均匀性。多色多角度照射可准确反映物体表面坡度信息，是 AOI 焊锡检测设备的标准配套光源。命名规则：YYK-AOI + 外径 + 颜色 / 版本（如 YYK-AOI150-V1-RGB）。
- RGB 三色 + 多角度组合（15°/45°/60°/75°）
- 特制漫射板，提升发光均匀性
- 多色多角度照射，准确反映焊点坡度
- 覆盖 Ø70mm ~ Ø250mm 共 10 款标准型号
- AOI 焊锡 / SPI / 3D 检测设备标准配套
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- RGB 三色 + 多角度组合（15°/45°/60°/75°）
- 特制漫射板，提升发光均匀性
- 多色多角度照射，准确反映焊点坡度
- 覆盖 Ø70mm ~ Ø250mm 共 10 款标准型号
- AOI 焊锡 / SPI / 3D 检测设备标准配套
应用范围
- 专用于 PCB / SMT 焊锡检测
- BGA / QFP / 0201 元件焊点检测
- 旋转体形状缺陷检测
- 多层次物体三维成像
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
AOI 光源全系 10 款标准型号，外径 Ø70 ~ Ø250mm，点击下方对应型号查看尺寸图与详细参数。
| 型号 Model | 颜色 Color | 功率 Power (24V) | LED 灯 |
|---|---|---|---|
| YYK-AOI70-RGB | W/B/G/R |
| F3 |
| YYK-AOI100-RGB | W/B/G/R |
| F3 |
| YYK-AOI110-RGB | W/B/G/R |
| F3 |
| YYK-AOI134-RGB | W/B/G/R |
| F3 |
| YYK-AOI150-RGB | W/B/G/R |
| F3 |
| YYK-AOI156-RGB | W/B/G/R |
| F3 |
| YYK-AOI210-RGB | W/B/G/R |
| 3535 |
| YYK-AOI220-RGB | W/B/G/R |
| F3 |
| YYK-AOI223-RGB | W/B/G/R |
| F3 |
| YYK-AOI250-RGBW | W/B/G/R |
| F3 |
Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例

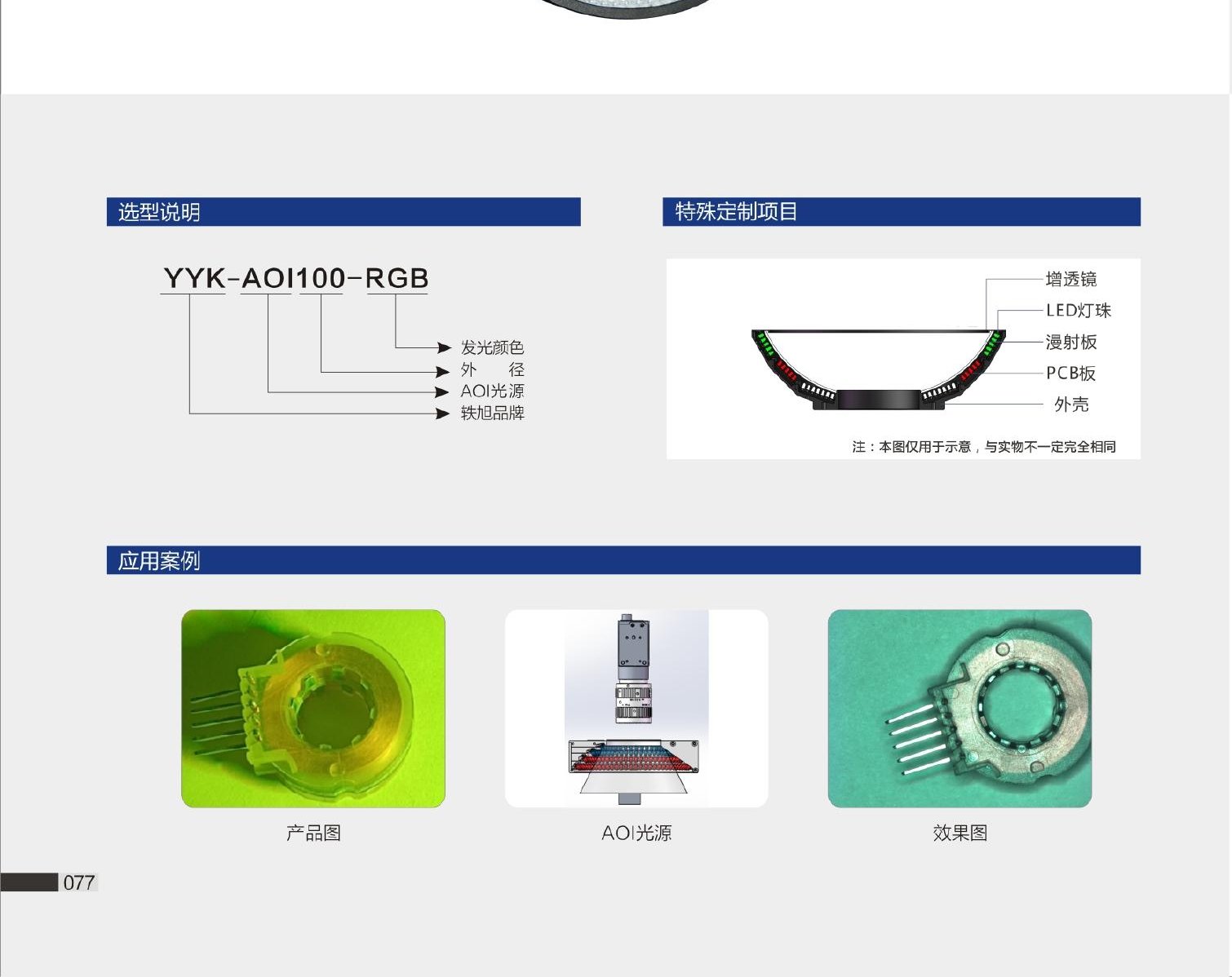

产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
特殊定制项目（清单）
- 发光颜色
- 发光面积 / 强度
- 外形尺寸 / 安装方式
- 光源组合 · 分区控制
- 电源线连接器
- 防水（IP67）
★ 有其他内容请及时进行咨询。
Full Catalogue Pages
产品手册完整参数表

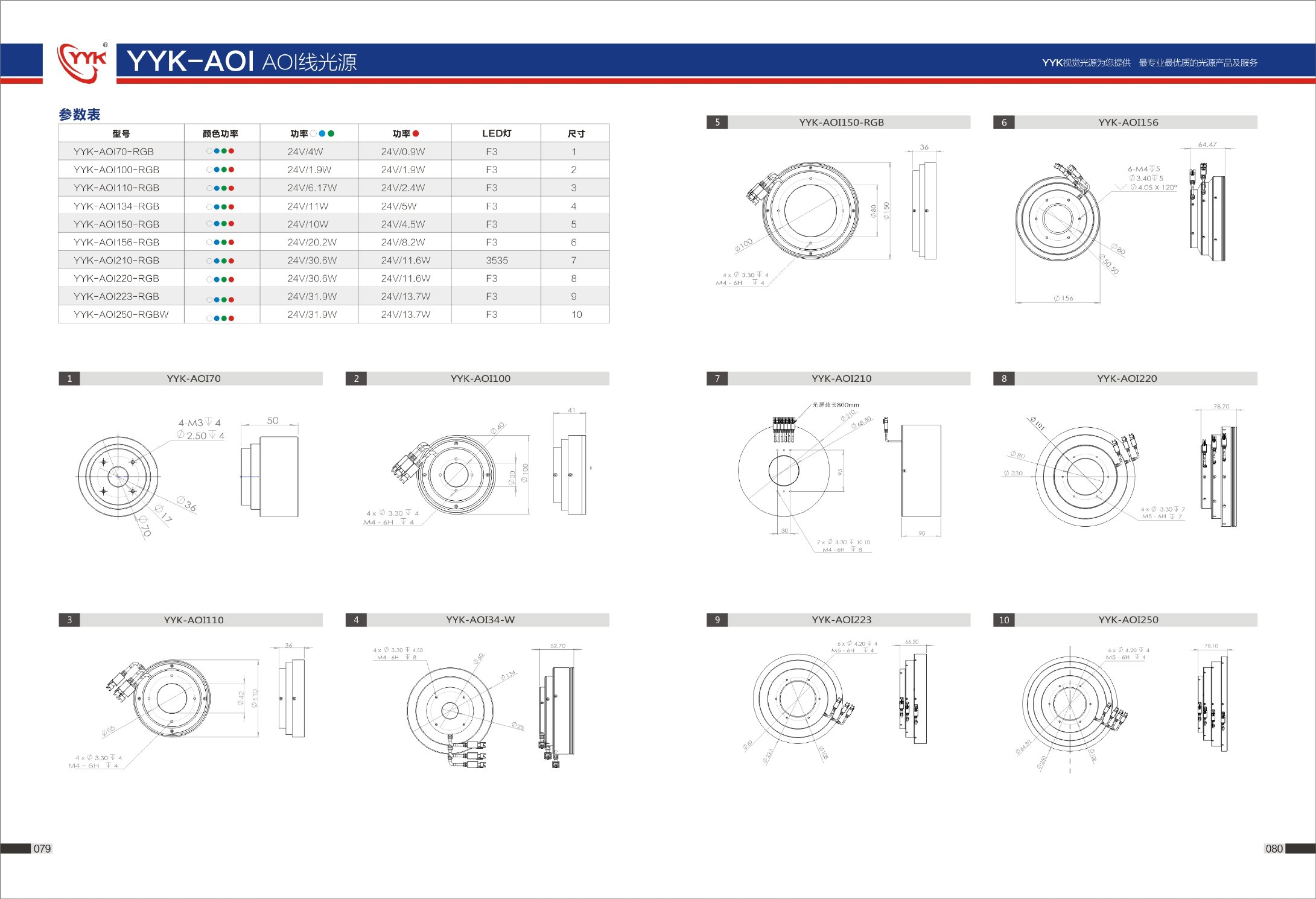

以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
专用于 PCB / SMT 焊锡检测
BGA / QFP / 0201 元件焊点检测
旋转体形状缺陷检测
多层次物体三维成像
