特殊光源
YYK-SD 隧道光源
Series: YYK-SD
高效漫射 · 大幅面表面缺陷专用
高效散热设计，充分保证产品亮度和使用寿命；漫射效果好，可消除表面不平整形成的干扰。中间可开孔或开槽以配合面阵 / 线阵相机。
- 高效散热设计
- 漫射效果好，消除表面干扰
- 可开孔 / 开槽配合相机
- 命名规则：YYK-SD + 外形尺寸 + 颜色
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 高效散热设计
- 漫射效果好，消除表面干扰
- 可开孔 / 开槽配合相机
- 命名规则：YYK-SD + 外形尺寸 + 颜色
应用范围
- 烟包表面检测
- 电子产品外壳污点 / 杂质检测
- PCB 铜箔检测
- 大幅面表面缺陷检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
以下规格摘自《YYK 产品手册》参数表，更多型号 / 颜色 / 定制方案请联系销售。
| 型号 Model | 颜色 Color | 功率 Power (24V) | LED 灯 |
|---|---|---|---|
| YYK-SD95-95 | W/B/G/R |
| 2835 |
| YYK-SD130 | W/B/G/R |
| 2835 |
| YYK-SD6045 | W/B/G/R |
| 2835 |
| YYK-SD20090 | W/B/G/R |
| 2835 |
| YYK-SD22090 | W/B/G/R |
| 2835 |
| YYK-SD33080 | W/B/G/R |
| 2835 |
| YYK-SD150190 | W/B/G/R |
| 2835 |
| YYK-SD330125 | W/B/G/R |
| 2835 |

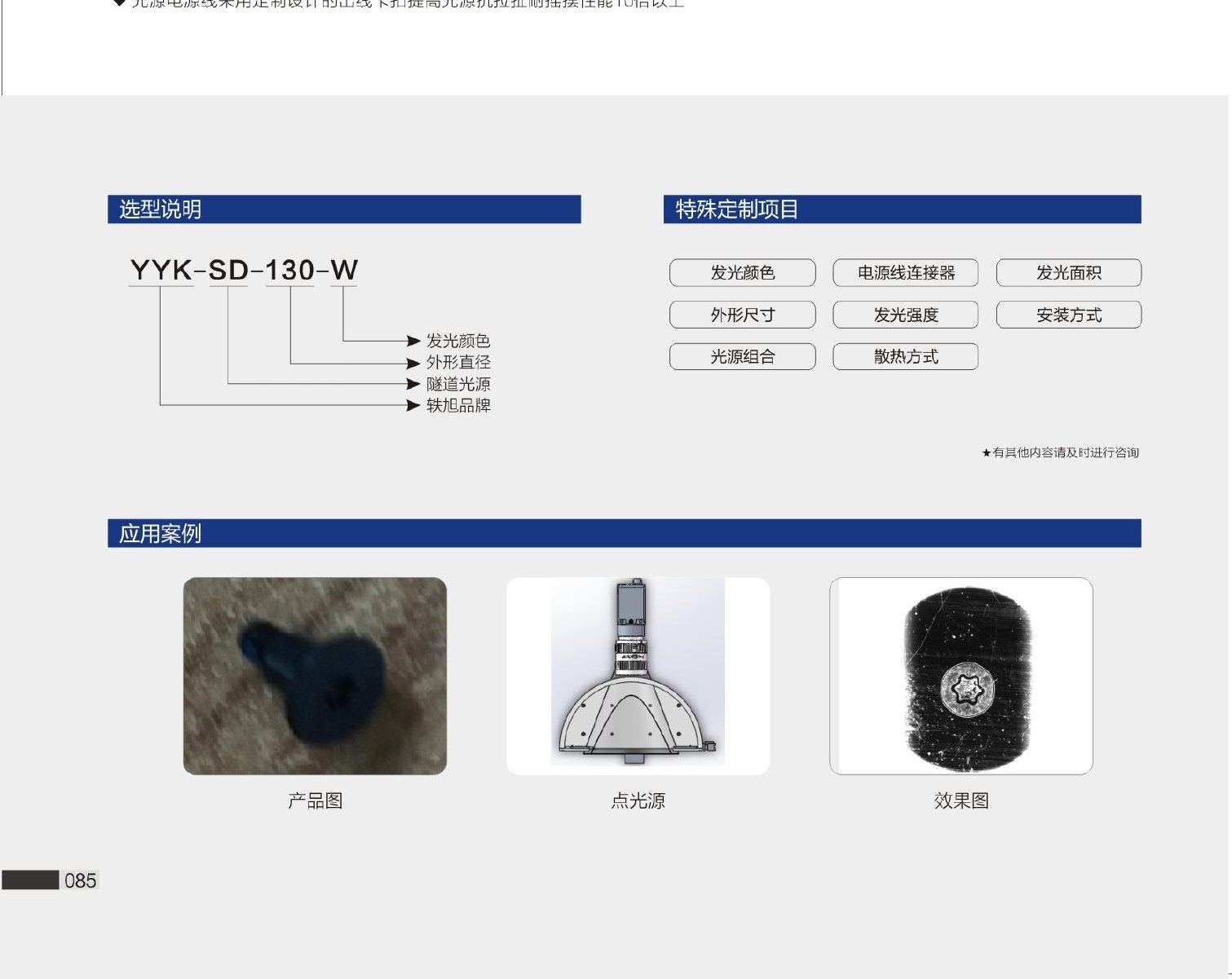

Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
Applications
典型应用
烟包表面检测
电子产品外壳污点 / 杂质检测
PCB 铜箔检测
大幅面表面缺陷检测
