特殊光源
YYK-HFS11785.5-60 弧形光源
Series: YYK-HFS

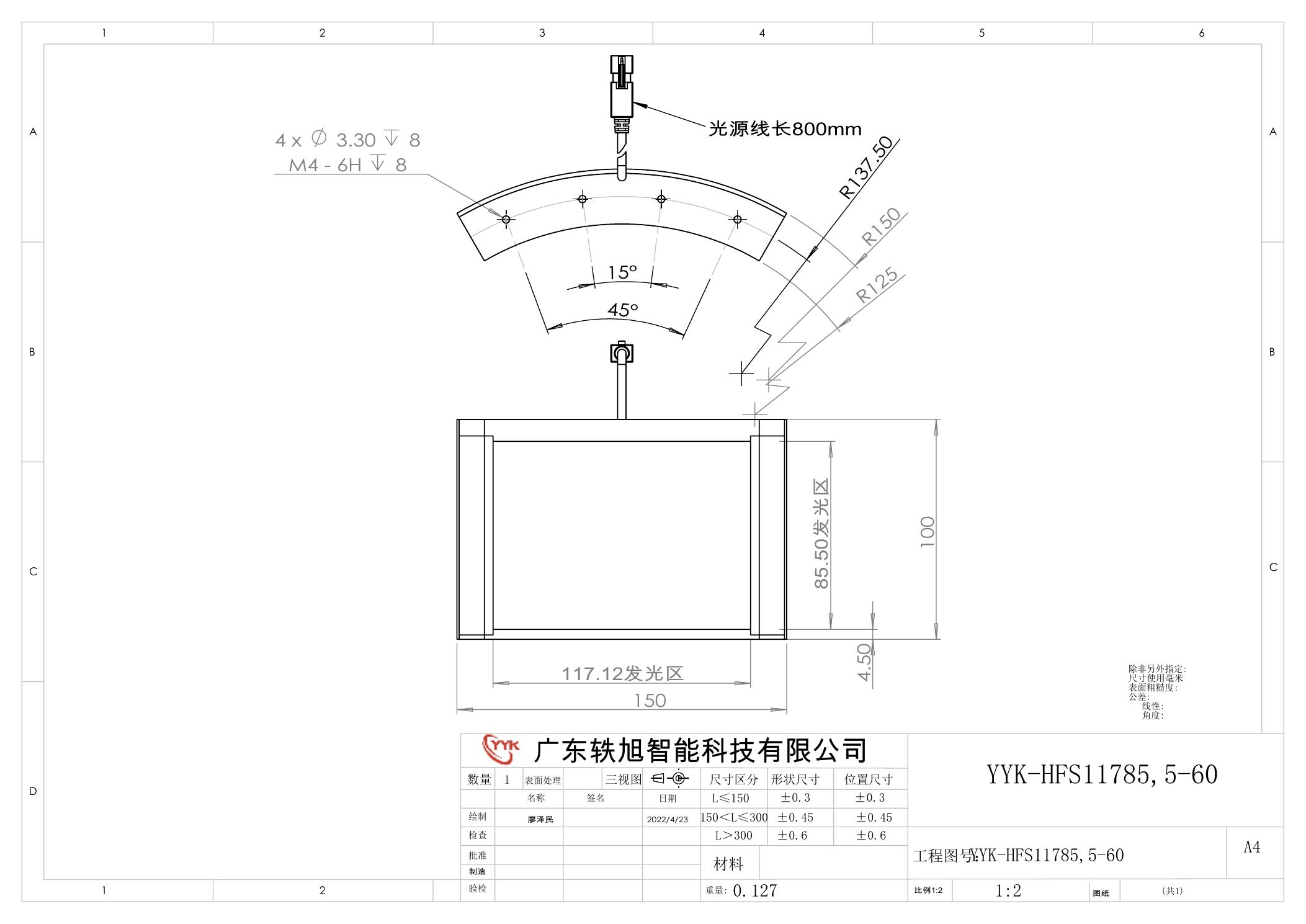

弦长 117mm · 弧高 85.5mm · 弧度 60°
YYK-HFS11785.5-60 为 YYK-HFS 系列弧形光源标准型号，弦长 117mm，弧高 85.5mm，弧度 60°，发光区 117.12 × 85.50mm。弧形发光面紧贴圆柱 / 弧形 / 回转体工件外形，光线沿曲面均匀展开，消除高反光与阴影。
- 弦长 117mm / 弧高 85.5mm / 弧度 60°
- 弧形发光面，适配圆柱 / 回转体工件
- 标配特制漫射板，光场柔和无死角
- 白 / 红 / 蓝 / UV 多颜色可选
Specifications
技术参数概要
- 型号
- YYK-HFS11785.5-60
- 颜色
- ○●●● W/R/G/B（可选 UV）
- 弦长
- 117mm
- 弧高
- 85.5mm
- 弧度
- 60°
- 发光区
- 117.12 × 85.50mm
- 工作电压
- DC 24V
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 弦长 117mm / 弧高 85.5mm / 弧度 60°
- 弧形发光面，适配圆柱 / 回转体工件
- 标配特制漫射板，光场柔和无死角
- 白 / 红 / 蓝 / UV 多颜色可选
应用范围
- 轴承外圆检测
- 电池端面 / 侧面检测
- 瓶罐 / 易拉罐外观
- 弧形零件字符识别
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
| 型号 Model | YYK-HFS11785.5-60 |
| 颜色 Color | W/R/G/B |
| 功率 Power (24V) | — |
| LED 灯 | — |
Applications
典型应用
轴承外圆检测
电池端面 / 侧面检测
瓶罐 / 易拉罐外观
弧形零件字符识别
