环形 / 无影光源
YYK-RH 环形无影光源
Series: YYK-RH
特制漫反射板 · 反光面无影成像
相较于普通环光均匀性大幅提升，特制漫反射板使光线柔和均匀，专为消除反光物体表面阴影而设计。命名规则：YYK-RH + 外径 + 颜色（如 YYK-RH68-W）。
- 相较普通环形光源均匀性大幅提升
- 特制漫反射板，光线均匀柔和、实现无影效果
- 高密度 LED 排列，亮度高、照射均匀
- 定制出线卡扣，抗拉扯 / 耐摇摆性能提升 10 倍以上
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 相较普通环形光源均匀性大幅提升
- 特制漫反射板，光线均匀柔和、实现无影效果
- 高密度 LED 排列，亮度高、照射均匀
- 定制出线卡扣，抗拉扯 / 耐摇摆性能提升 10 倍以上
应用范围
- 反光物体表面检测
- 有无筛选
- MARK 点定位
- 二维码 / 条形码读取识别
- 表面划伤检测
- 缺陷检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
以下规格摘自《YYK 产品手册》参数表，更多型号 / 颜色 / 定制方案请联系销售。
| 型号 Model | 颜色 Color | 功率 Power (24V) | LED 灯珠 |
|---|---|---|---|
| YYK-RH58 | W/B/G/R |
| F3 |
| YYK-RH68 | W/B/G/R |
| F3 |
| YYK-RH80 | W/B/G/R |
| F3 |
| YYK-RH88 | W/B/G/R |
| F3 |
| YYK-RH90 | W/B/G/R |
| 2835 |
| YYK-RH100 | W/B/G/R |
| 2835 |
| YYK-RH120 | W/B/G/R |
| F3 |
| YYK-RH160 | W/B/G/R |
| 2835 |
| YYK-RH166 | W/B/G/R |
| 2835 |
| YYK-RH176 | W/B/G/R |
| F3 |
| YYK-RH180 | W/B/G/R |
| F3 |
| YYK-RH245 | W/B/G/R |
| 2835 |
| YYK-RH10060 | W/B/G/R |
| F3 |

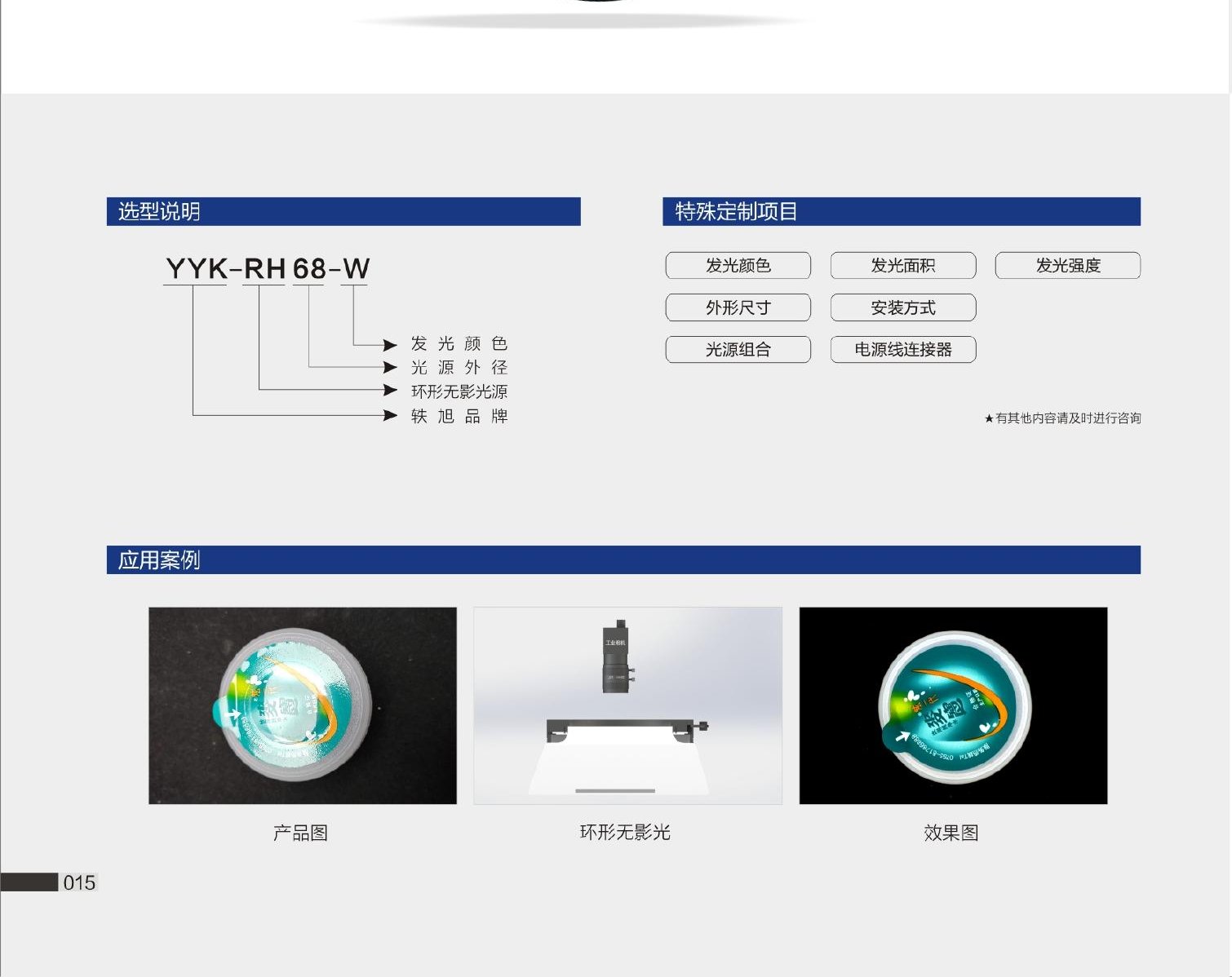

Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
特殊定制项目（清单）
- 发光颜色
- 发光面积 / 强度
- 外形尺寸
- 安装方式
- 光源组合
- 电源线连接器
★ 有其他内容请及时进行咨询。

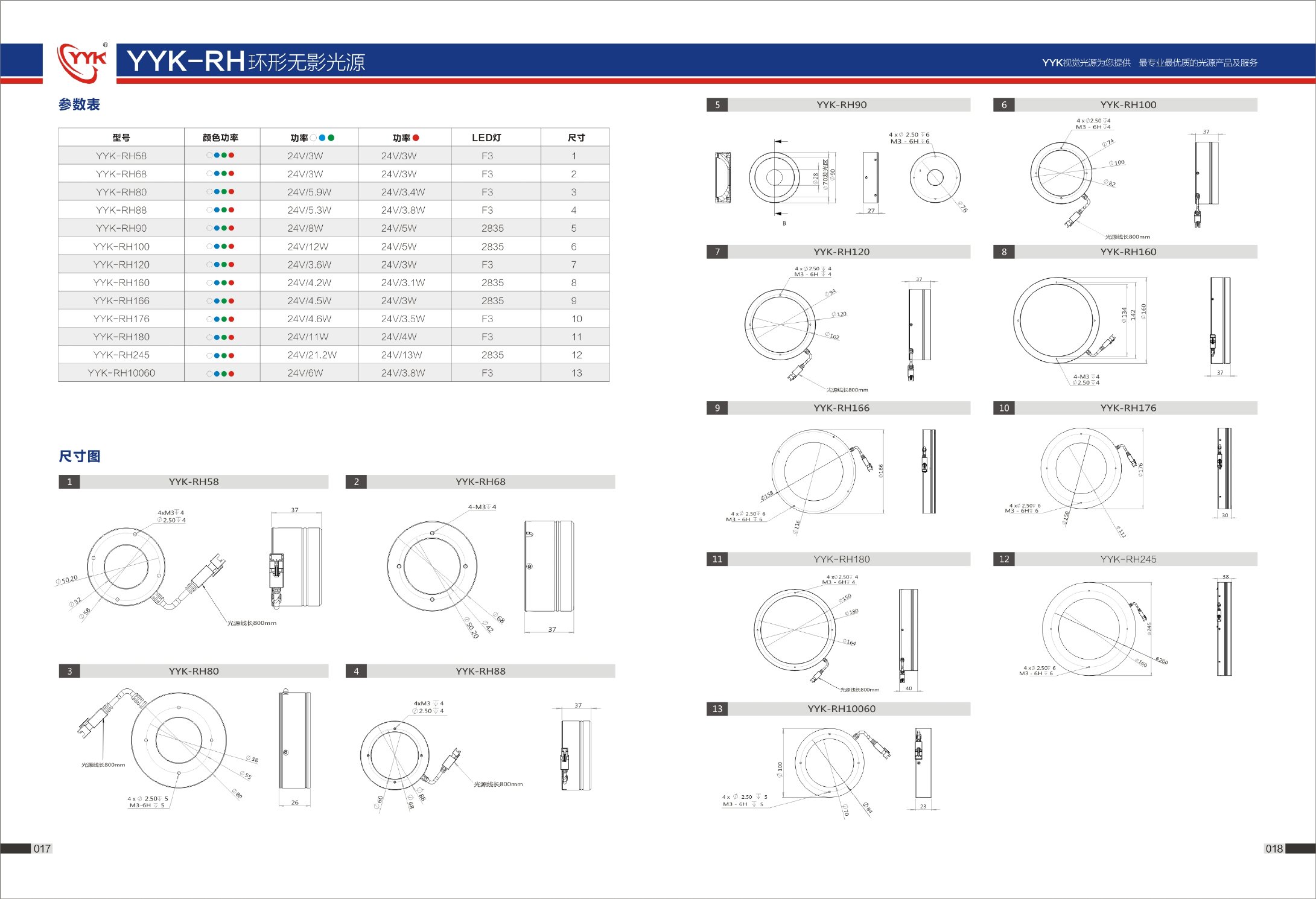

Full Catalogue Pages
产品手册完整参数表
以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
反光物体表面检测
有无筛选
MARK 点定位
二维码 / 条形码读取识别
表面划伤检测
缺陷检测
