环形 / 无影光源
YYK-RF 方形无影光源
Series: YYK-RF
方形高均匀无影面光
在一定范围内形成方形的高均匀光场，配合特制漫反射板实现无影效果，适合方形轮廓与表面缺陷成像。
- 方形高均匀光场
- 特制漫反射板无影成像
- 高密度 LED 排列
- 命名规则：YYK-RF + 边长 + 颜色
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 方形高均匀光场
- 特制漫反射板无影成像
- 高密度 LED 排列
- 命名规则：YYK-RF + 边长 + 颜色
应用范围
- 反光物体表面检测
- 方形轮廓定位
- MARK 点定位
- 二维码 / 条形码读取
- 表面划伤缺陷检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
YYK-RF 方形无影光源标准型号，发光区 42×42 ~ 291×191mm，点击下方型号查看尺寸图与详细参数。其他尺寸 / 颜色支持定制。
| 型号 Model | 颜色 Color | 功率 Power (24V) | 发光区 (mm) |
|---|---|---|---|
| YYK-RF4848 | W/B/G/R |
| 发光区 42×42 |
| YYK-RF9696 | W/B/G/R |
| 发光区 84×84 |
| YYK-RF10078 | W/B/G/R |
| 发光区 88×66 |
| YYK-RF118 | W/B/G/R |
| 发光区 110×110 |
| YYK-RF300200 | W/B/G/R |
| 发光区 291×191 |

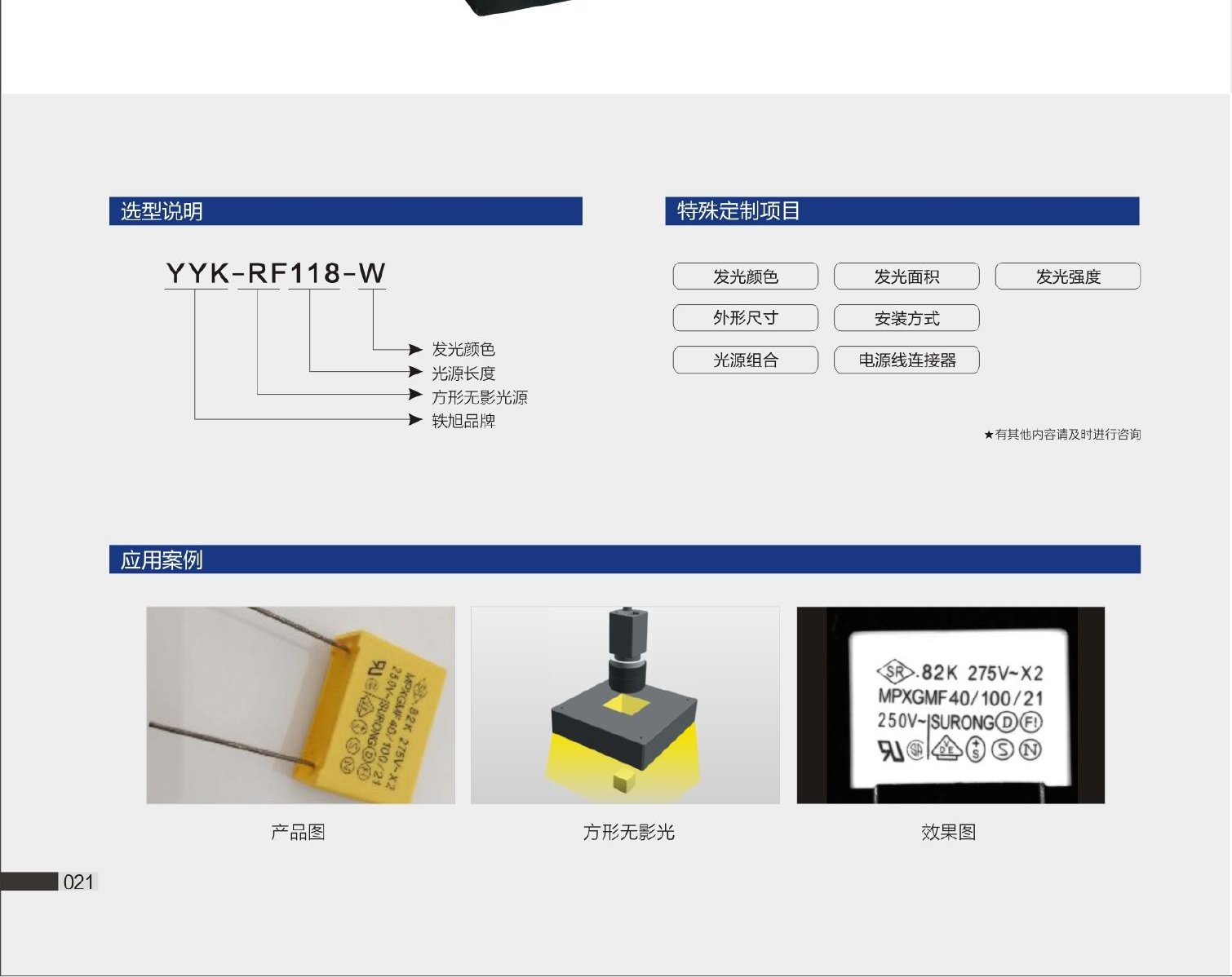

Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
Applications
典型应用
反光物体表面检测
方形轮廓定位
MARK 点定位
二维码 / 条形码读取
表面划伤缺陷检测
