环形 / 无影光源
YYK-R 环形光源
Series: YYK-R
560+ 机型在产 · 通用机器视觉首选环光
全系列覆盖 Ø28~Ø280mm 共 50+ 标准型号，0°/15°/30°/45°/60°/75°/90° 多角度可选。高密度 LED 360° 环形照射无死角，突出产品三维信息，搭配漫反射板可实现更柔和均匀的光场。
- 不同角度设计，360° 环形照射无死角，突出三维信息
- 高密度 LED 排列，亮度高、照射均匀
- 可选漫反射板，光线柔和、均匀性更强
- 定制出线卡扣，抗拉扯 / 耐摇摆性能提升 10 倍以上
- 命名规则：YYK-R + 外径 + 角度 + 颜色（如 YYK-R7030-W）
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 不同角度设计，360° 环形照射无死角，突出三维信息
- 高密度 LED 排列，亮度高、照射均匀
- 可选漫反射板，光线柔和、均匀性更强
- 定制出线卡扣，抗拉扯 / 耐摇摆性能提升 10 倍以上
- 命名规则：YYK-R + 外径 + 角度 + 颜色（如 YYK-R7030-W）
应用范围
- 通用外观检测
- 物体有无识别
- PCB 基板检测
- 字符识别
- 显微镜照明
- 塑胶容器检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
型号末两位为照射角度（00=0° · 15=15° · 30=30° · 45=45° · 60=60° · 90=90°）。
| 型号 Model | 颜色 Color | 功率 Power (24V) | 灯珠排数 |
|---|---|---|---|
| YYK-R2800 | W/B/G/R |
| 1 |
| YYK-R3500 | W/B/G/R |
| 1 |
| YYK-R4000 | W/B/G/R |
| 1 |
| YYK-R5000 | W/B/G/R |
| 2 |
| YYK-R5015 | W/B/G/R |
| 2 |
| YYK-R5030 | W/B/G/R |
| 2 |
| YYK-R5045 | W/B/G/R |
| 2 |
| YYK-R5060 | W/B/G/R |
| 2 |
| YYK-R5090 | W/B/G/R |
| 1 |
| YYK-R5230 | W/B/G/R |
| 2 |
| YYK-R6275 | W/B/G/R |
| 1 |
| YYK-R7000 | W/B/G/R |
| 3 |
| YYK-R7010 | W/B/G/R |
| 3 |
| YYK-R7015 | W/B/G/R |
| 3 |
| YYK-R7030 | W/B/G/R |
| 3 |
| YYK-R7045 | W/B/G/R |
| 3 |
| YYK-R7060 | W/B/G/R |
| 3 |
| YYK-R7090 | W/B/G/R |
| 1 |
| YYK-R7560 | W/B/G/R |
| 3 |
| YYK-R8045 | W/B/G/R |
| 3 |
| YYK-R8590 | W/B/G/R |
| 3 |
| YYK-R9000 | W/B/G/R |
| 5 |
| YYK-R9015 | W/B/G/R |
| 4 |
| YYK-R9030 | W/B/G/R |
| 5 |
| YYK-R9045 | W/B/G/R |
| 3 |
| YYK-R9060 | W/B/G/R |
| 3 |
| YYK-R9090 | W/B/G/R |
| 1 |
| YYK-R9690 | W/B/G/R |
| 1 |
| YYK-R10315 | W/B/G/R |
| 4 |
| YYK-R12000 | W/B/G/R |
| 6 |
| YYK-R12030 | W/B/G/R |
| 6 |
| YYK-R12045 | W/B/G/R |
| 4 |
| YYK-R12060 | W/B/G/R |
| 4 |
| YYK-R12090 | W/B/G/R |
| 1 |
| YYK-R13000 | W/B/G/R |
| 4 |
| YYK-R15000 | W/B/G/R |
| 8 |
| YYK-R15015 | W/B/G/R |
| 4 |
| YYK-R15030 | W/B/G/R |
| 6 |
| YYK-R15045 | W/B/G/R |
| 6 |
| YYK-R15060 | W/B/G/R |
| 3 |
| YYK-R15090 | W/B/G/R |
| 1 |
| YYK-R18000 | W/B/G/R |
| 8 |
| YYK-R18030 | W/B/G/R |
| 5 |
| YYK-R18045 | W/B/G/R |
| 5 |
| YYK-R18060 | W/B/G/R |
| 5 |
| YYK-R18090 | W/B/G/R |
| 1 |
| YYK-R20000 | W/B/G/R |
| — |
| YYK-R20890 | W/B/G/R |
| 1 |
| YYK-R22000 | W/B/G/R |
| 4 |
| YYK-R23445 | W/B/G/R |
| 5 |
| YYK-R27890 | W/B/G/R |
| 2 |

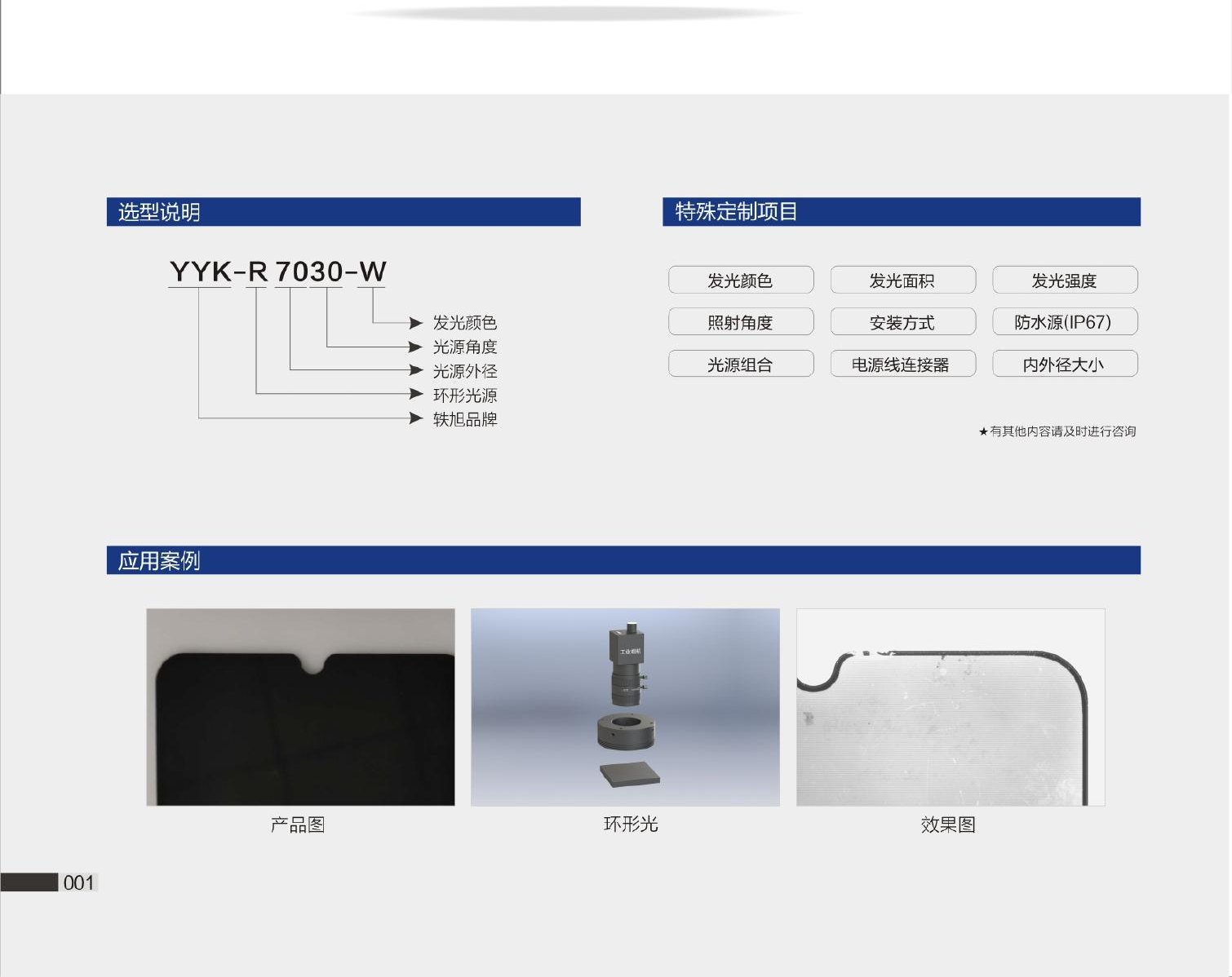

Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
特殊定制项目（清单）
- 发光颜色
- 发光面积 / 强度
- 照射角度
- 安装方式
- 防水（IP67）
- 光源组合
- 电源线连接器
- 内外径大小
★ 有其他内容请及时进行咨询。

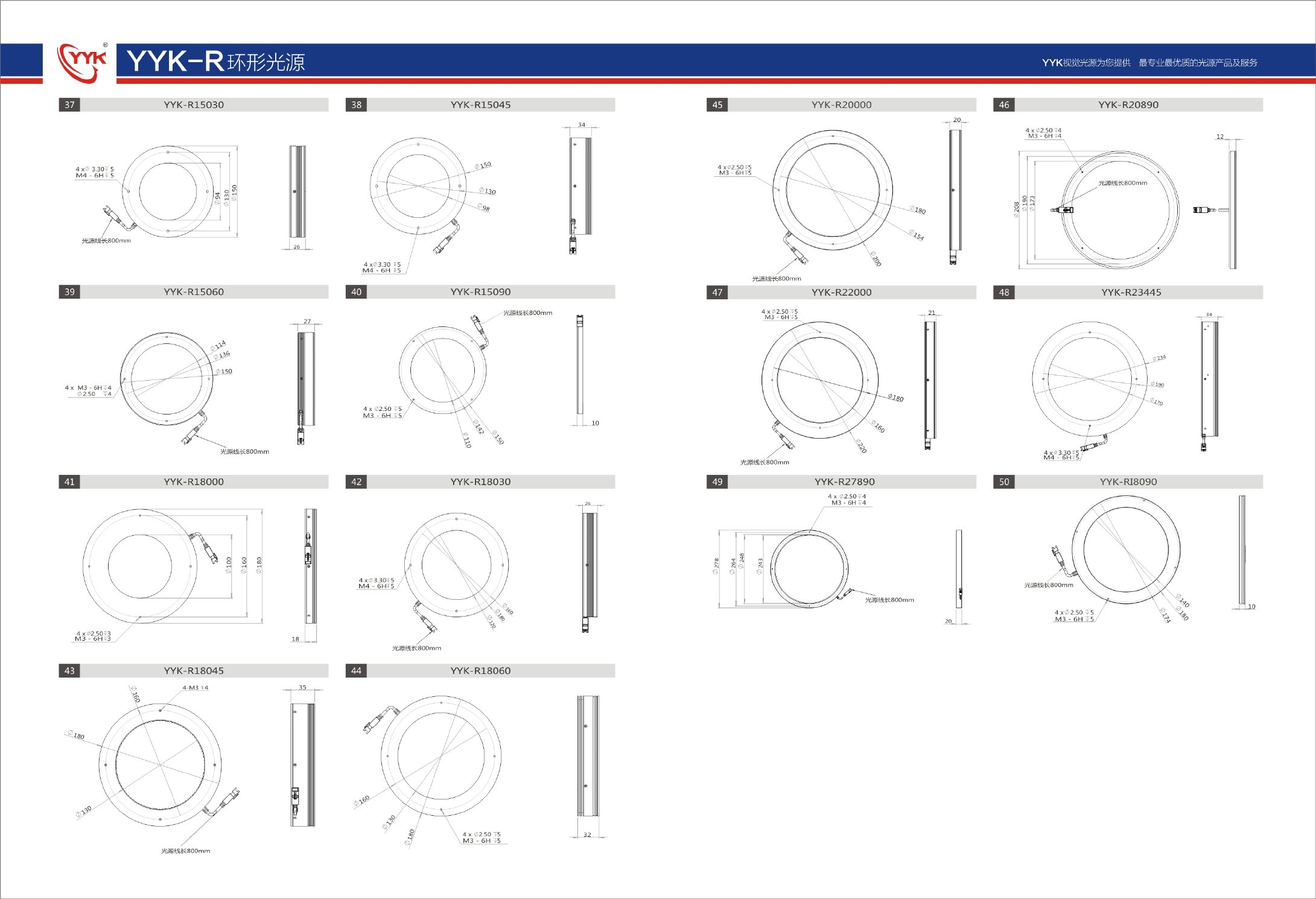

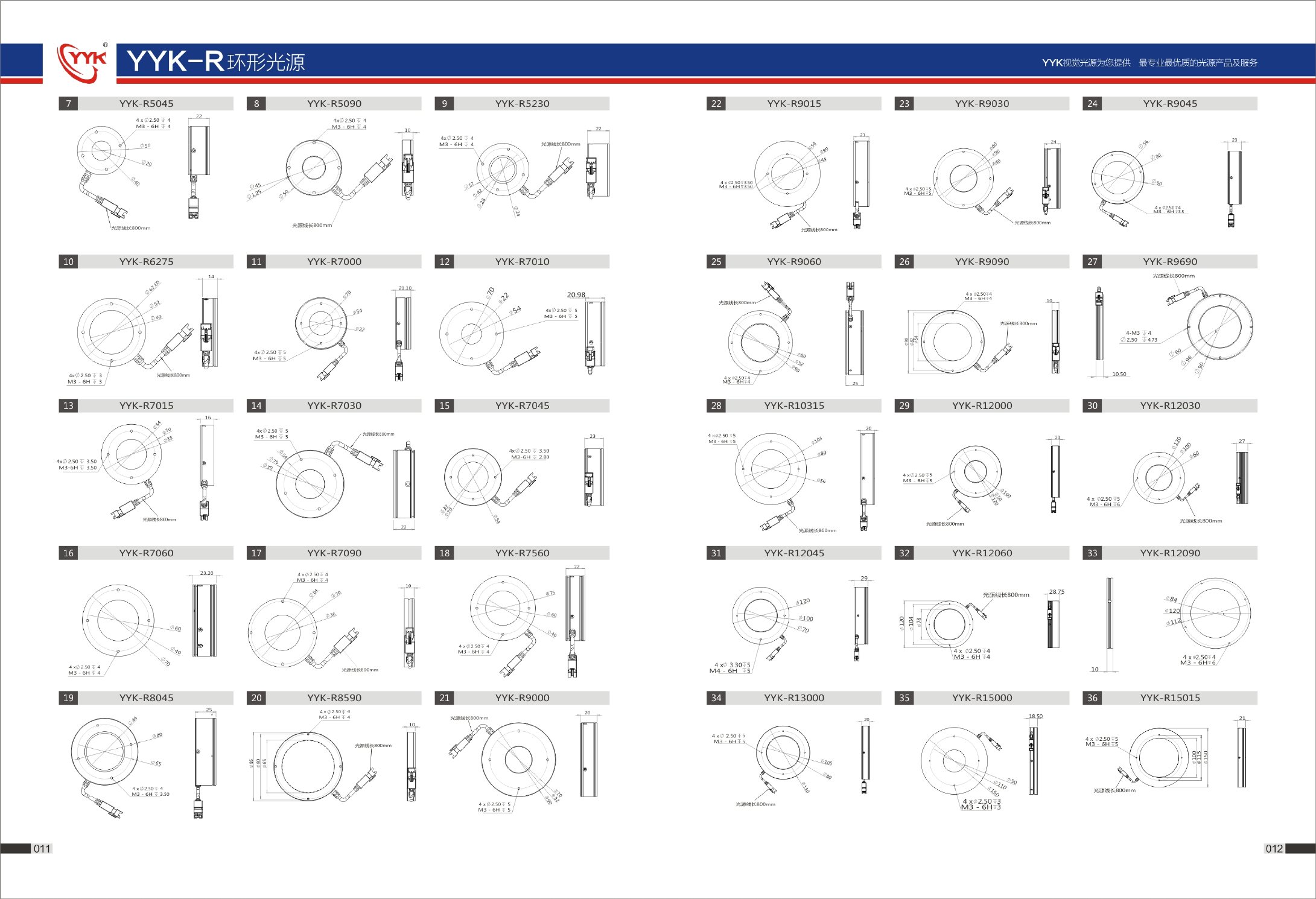

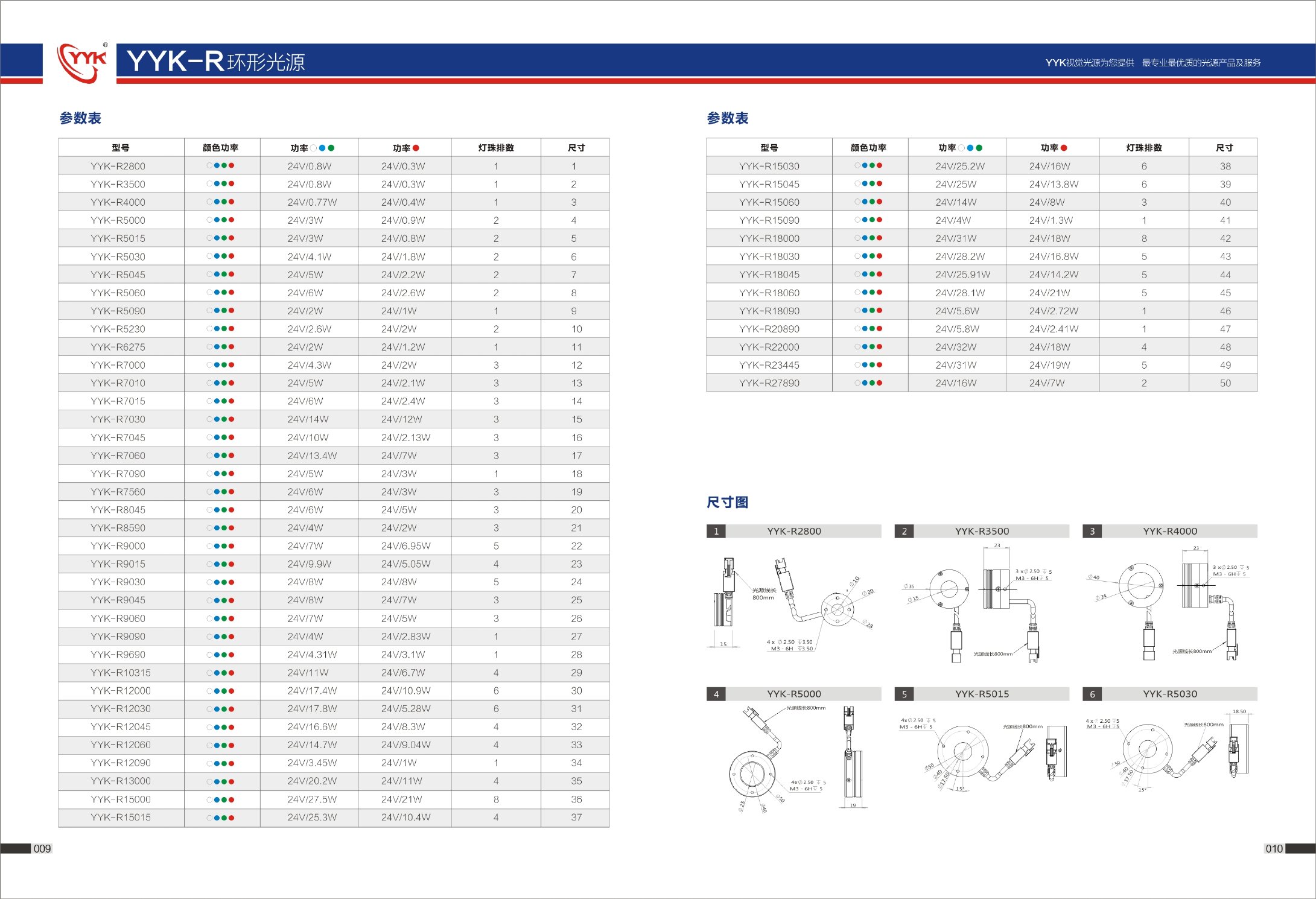

Full Catalogue Pages
产品手册完整参数表
以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
通用外观检测
物体有无识别
PCB 基板检测
字符识别
显微镜照明
塑胶容器检测
