同轴光源
YYK-ZC60 狭角同轴光源
Series: YYK-ZC
发光区 50.5mm · 狭角同轴
YYK-ZC60 为 YYK-ZC 狭角同轴光源标准型号，发光区 50.5mm，外形 96 × 60 × 57.2mm。采用狭角光路结构，在狭小空间内实现高反射面的同轴照明。
- 发光区 50.5mm，外形 96 × 60 × 57.2mm
- 狭角光路设计，小空间高反光面适配
- 白 / 蓝 / 绿 / 红多颜色双通道可选
- 兼容 YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 控制器
Specifications
技术参数概要
- 型号
- YYK-ZC60
- 颜色
- ○●●● W/B/G/R
- 功率（白/蓝/绿）
- 24V/7W
- 功率（红）
- 24V/3.4W
- 发光区 (mm)
- 50.5

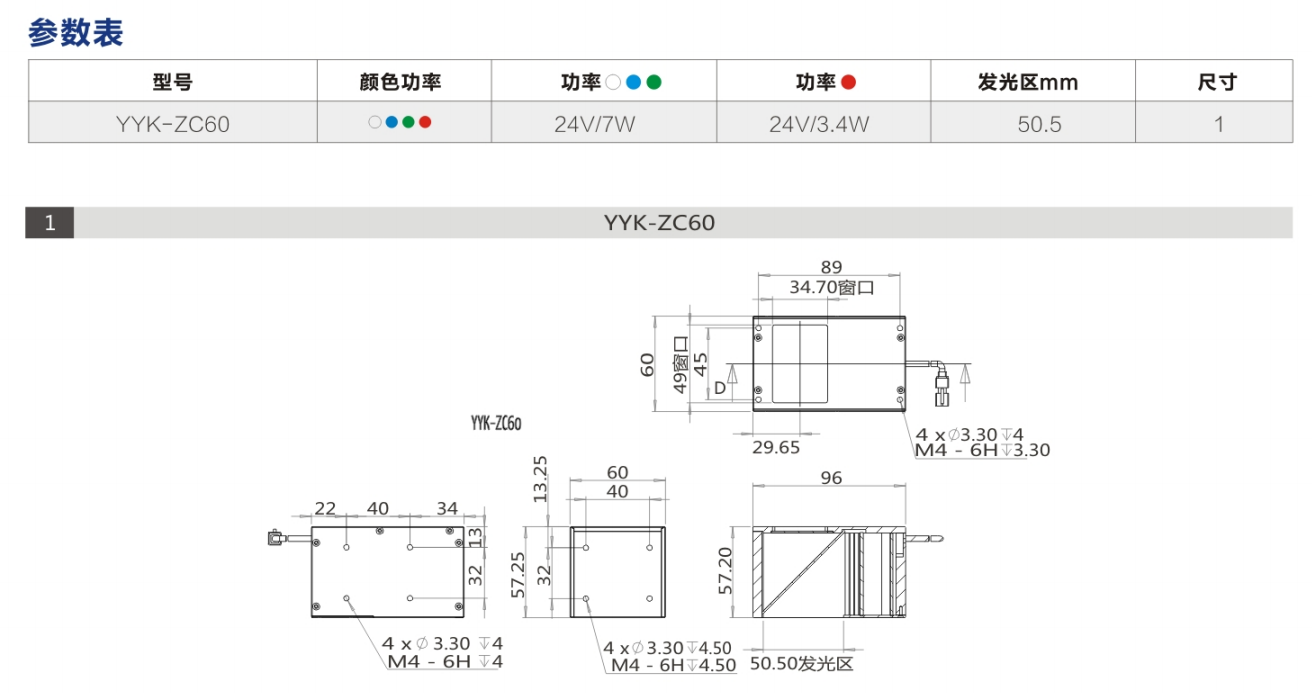

- 外形尺寸 (mm)
- 96 × 60 × 57.2mm
- 工作电压
- DC 24V
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 发光区 50.5mm，外形 96 × 60 × 57.2mm
- 狭角光路设计，小空间高反光面适配
- 白 / 蓝 / 绿 / 红多颜色双通道可选
- 兼容 YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 控制器
应用范围
- 狭小机构内同轴检测
- 高反光金属表面字符 / 划痕检测
- 贴片对位
- 镜面元件外观检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
| 型号 Model | YYK-ZC60 |
| 颜色 Color | W/B/G/R |
| 功率 Power (24V) |
|
| 发光区 | 发光区 50.5 |
Applications
典型应用
狭小机构内同轴检测
高反光金属表面字符 / 划痕检测
贴片对位
镜面元件外观检测
