同轴光源
YYK-C 同轴光源
Series: YYK-C
国际一流镀膜分光镜 · 28 款标准规格
采用国际一流镀膜分光镜，成像品质高、无重影。同轴光源专用散热部件保证散热效率，最大限度延长使用周期。命名规则：YYK-C + 宽度 + 颜色（如 YYK-C50-W）。
- 国际一流镀膜分光镜，成像无重影
- 同轴光源专用散热部件，长寿命
- 高密度 LED 排列，亮度高、照射均匀
- 可选漫反射板与偏振片，柔和均匀
Specifications
技术参数概要
- 常规颜色 / 波长
- 白 6500-7500K · 红 630-640nm · 蓝 465-470nm · 绿 520-530nm · 红外 850/940nm · 紫外 365/385nm
- 工作电压
- DC 24V
- 使用环境
- 温度 −10 ~ +60℃ · 湿度 20%–85% 无雾化
- 使用寿命
- 白色 30,000h · 单色 60,000h（非保证值）
- 可适用控制器
- YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4
- 可选配件
- 漫反射板 · 偏振片 · 延长线（3/5/10m） · 镜头连接环
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 国际一流镀膜分光镜，成像无重影
- 同轴光源专用散热部件，长寿命
- 高密度 LED 排列，亮度高、照射均匀
- 可选漫反射板与偏振片，柔和均匀
应用范围
- 反光表面检测
- 有无筛选
- MARK 点定位
- LCD 屏定位检测
- 表面划伤 / 缺陷检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
Selection Guide
选型参数表
YYK-C 同轴光源全系 28 款标准型号，发光区 25 ~ 272×130.3mm。点击下方对应型号查看尺寸图与详细参数。特殊尺寸 / RGB / 偏振 / 漫反射板等支持定制。
| 型号 Model | 颜色 Color | 功率 Power (24V) | 发光区 (mm) |
|---|---|---|---|
| YYK-C30 | W/B/G/R |
| 发光区 25 |
| YYK-C35 | W/B/G/R |
| 发光区 25 |
| YYK-C36 | W/B/G/R |
| 发光区 36 |
| YYK-C38 | W/B/G/R |
| 发光区 28 |
| YYK-C40 | W/B/G/R |
| 发光区 32 |
| YYK-C41 | W/B/G/R |
| 发光区 35 |
| YYK-C46 | W/B/G/R |
| 发光区 33 |
| YYK-C47 | W/B/G/R |
| 发光区 42.5 |
| YYK-C48 | W/B/G/R |
| 发光区 42.5 |
| YYK-C50 | W/B/G/R |
| 发光区 42 |
| YYK-C60 | W/B/G/R |
| 发光区 49.5 |
| YYK-C70 | W/B/G/R |
| 发光区 64 |
| YYK-C75 | W/B/G/R |
| 发光区 40 |
| YYK-C80 | W/B/G/R |
| 发光区 71 |
| YYK-C85 | W/B/G/R |
| 发光区 81 |
| YYK-C88 | W/B/G/R |
| 发光区 81 |
| YYK-C95 | W/B/G/R |
| 发光区 83 |
| YYK-C100 | W/B/G/R |
| 发光区 91 |
| YYK-C120 | W/B/G/R |
| 发光区 120 |
| YYK-C130 | W/B/G/R |
| 发光区 131 |
| YYK-C145 | W/B/G/R |
| 发光区 130.3 |
| YYK-C150 | W/B/G/R |
| 发光区 141 |
| YYK-C200 | W/B/G/R |
| 发光区 192 |
| YYK-C7633 | W/B/G/R |
| 发光区 29 |
| YYK-C12890 | W/B/G/R |
| 发光区 60 |
| YYK-C20060 | W/B/G/R |
| 发光区 49 |
| YYK-C210150 | W/B/G/R |
| 发光区 150 |
| YYK-C280130 | W/B/G/R |
| 发光区 272×130.3 |

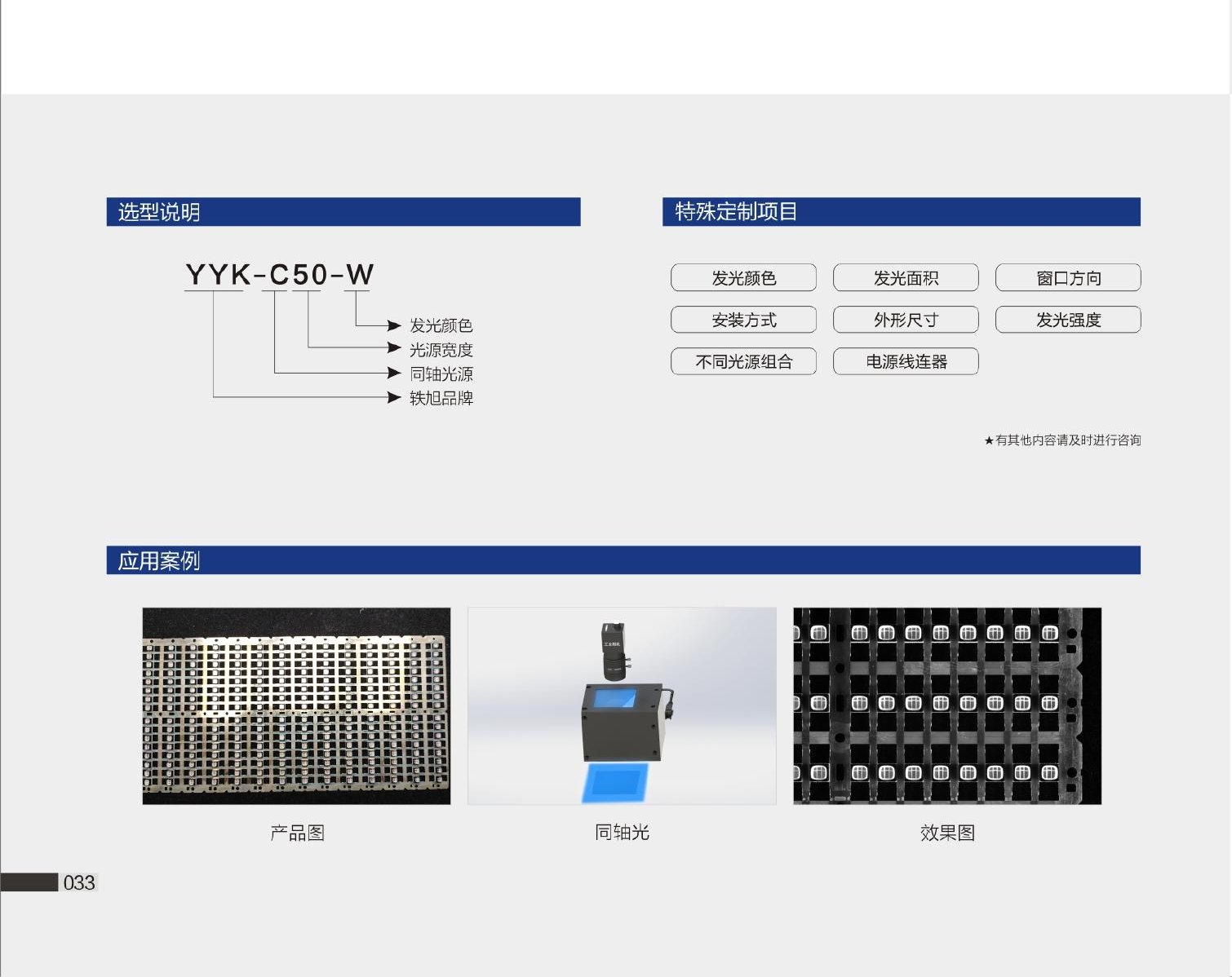

Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。

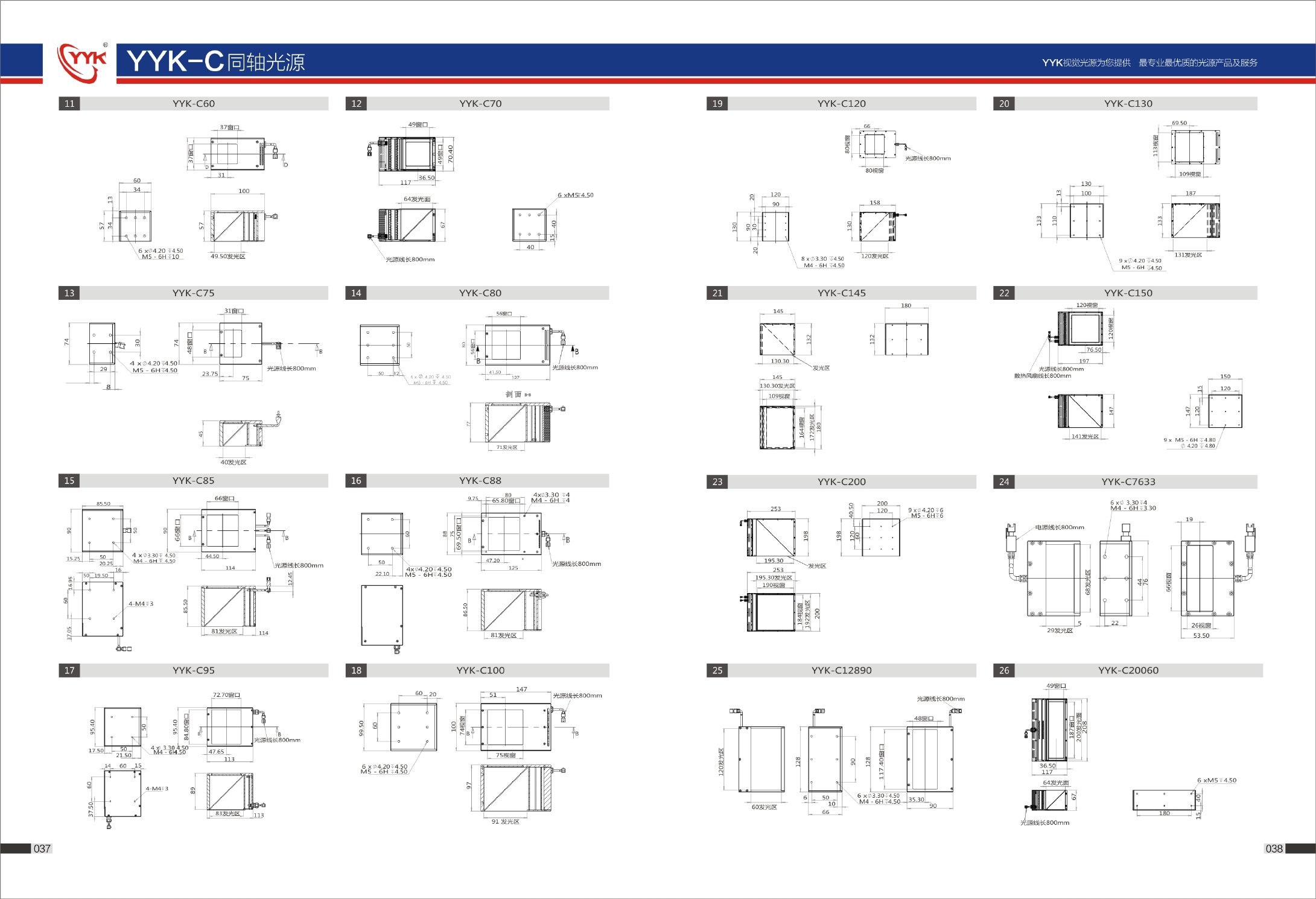

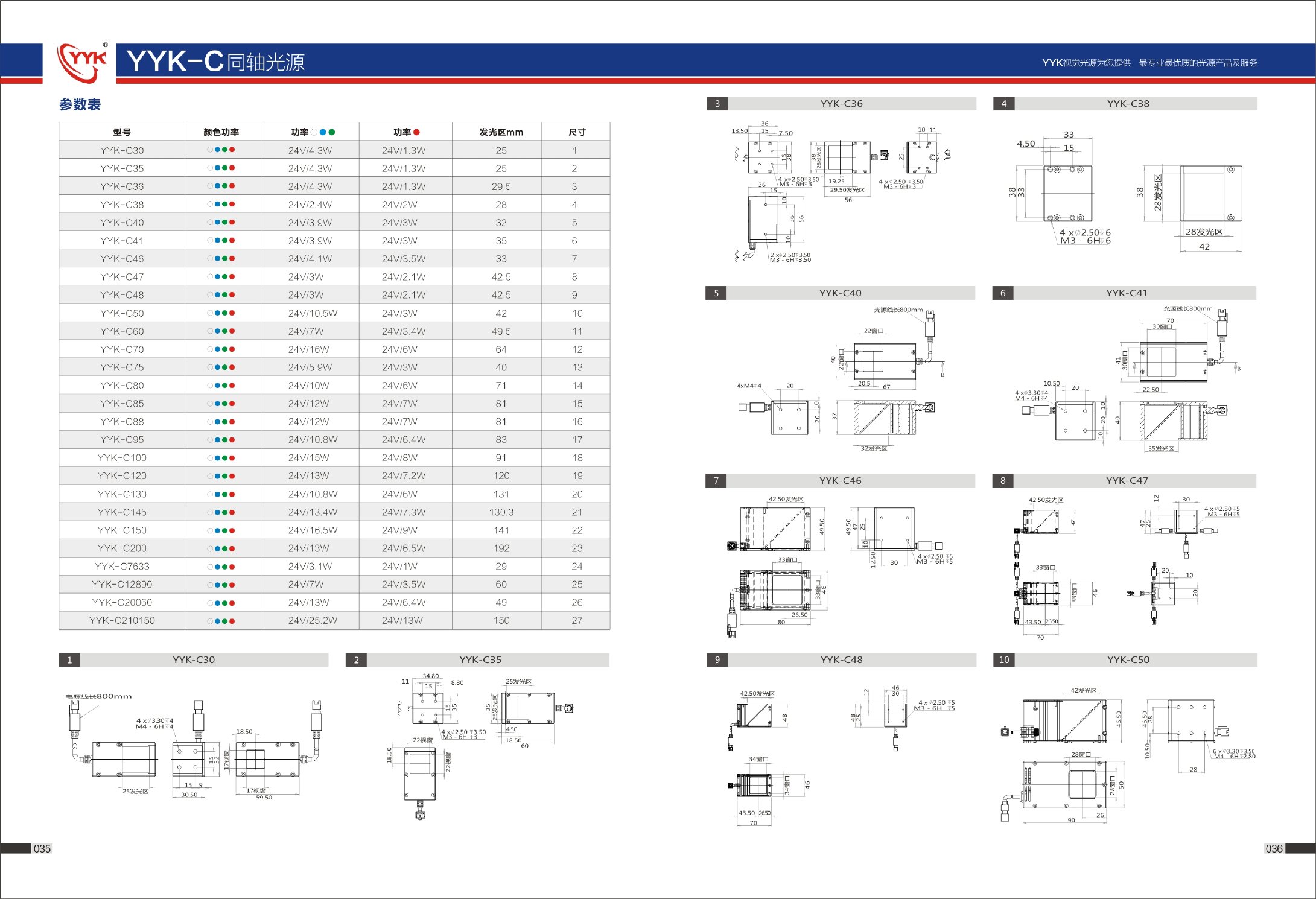

Full Catalogue Pages
产品手册完整参数表
以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
反光表面检测
有无筛选
MARK 点定位
LCD 屏定位检测
表面划伤 / 缺陷检测
