背光 / 平行光源
YYK-PF300160 平行背光源
Series: YYK-PF
发光面 290×150mm · 高准直平行光
YYK-PF300160 为 YYK-PF 平行背光源标准型号，发光面 290×150mm，高密度 LED + 高均匀漫射板设计，输出准直性强、光线均匀的平行背光，适用于精密尺寸测量与轮廓/边缘检测。
- 发光面 290×150mm
- 高密度 LED 排列，均匀照射
- 高准直平行光，专为精密尺寸测量设计
- 可完全替代 BO 系列背光源
- 支持白 / 红 / 绿 / 蓝多色，可定制波长
Specifications
技术参数概要
- 型号
- YYK-PF300160
- 颜色
- ○●●● W/R/G/B
- 白色功率
- 电议
- 单色功率
- 电议
- 发光面
- 290×150mm
- 工作电压
- DC 24V
Technical Indicators
技术指标
参数与《YYK 视觉光源产品手册》一致。
产品特点
- 发光面 290×150mm
- 高密度 LED 排列，均匀照射
- 高准直平行光，专为精密尺寸测量设计
- 可完全替代 BO 系列背光源
- 支持白 / 红 / 绿 / 蓝多色，可定制波长
应用范围
- 精密尺寸测量
- 有无筛选
- MARK 点定位
- LCD 坏点检测
- 轮廓 / 边缘检测
| 常规光源颜色 (波长) | 白色 (色温)6500-7500K 红色630-640nm 蓝色465-470nm 绿色520-530nm 红外850 / 940nm 紫外365 / 385nm |
|---|---|
| 使用环境 | 温度−10 ~ +60℃ 湿度20% – 85% 无雾化 |
| 使用寿命 | 白色 3 万小时，红色 6 万小时（非保证值） |
| 可适用控制器 | YYK-DCM2496-4 / YYK-DC2460-4 / YYK-AC2460-4 |
| 可选配件 |
|
| 型号 Model | YYK-PF300160 |
| 颜色 Color | W/B/G/R |
| 功率 Power (24V) |
|
| LED 灯 | — |
Naming · Customization · Cases
选型说明 · 特殊定制项目 · 应用案例
产品手册原页截取，包含命名规则、可定制项目（发光颜色 / 面积 / 强度 / 角度 / 安装 / IP67 / 组合 / 接口 等）与典型应用案例图。
Full Catalogue Pages
产品手册完整参数表

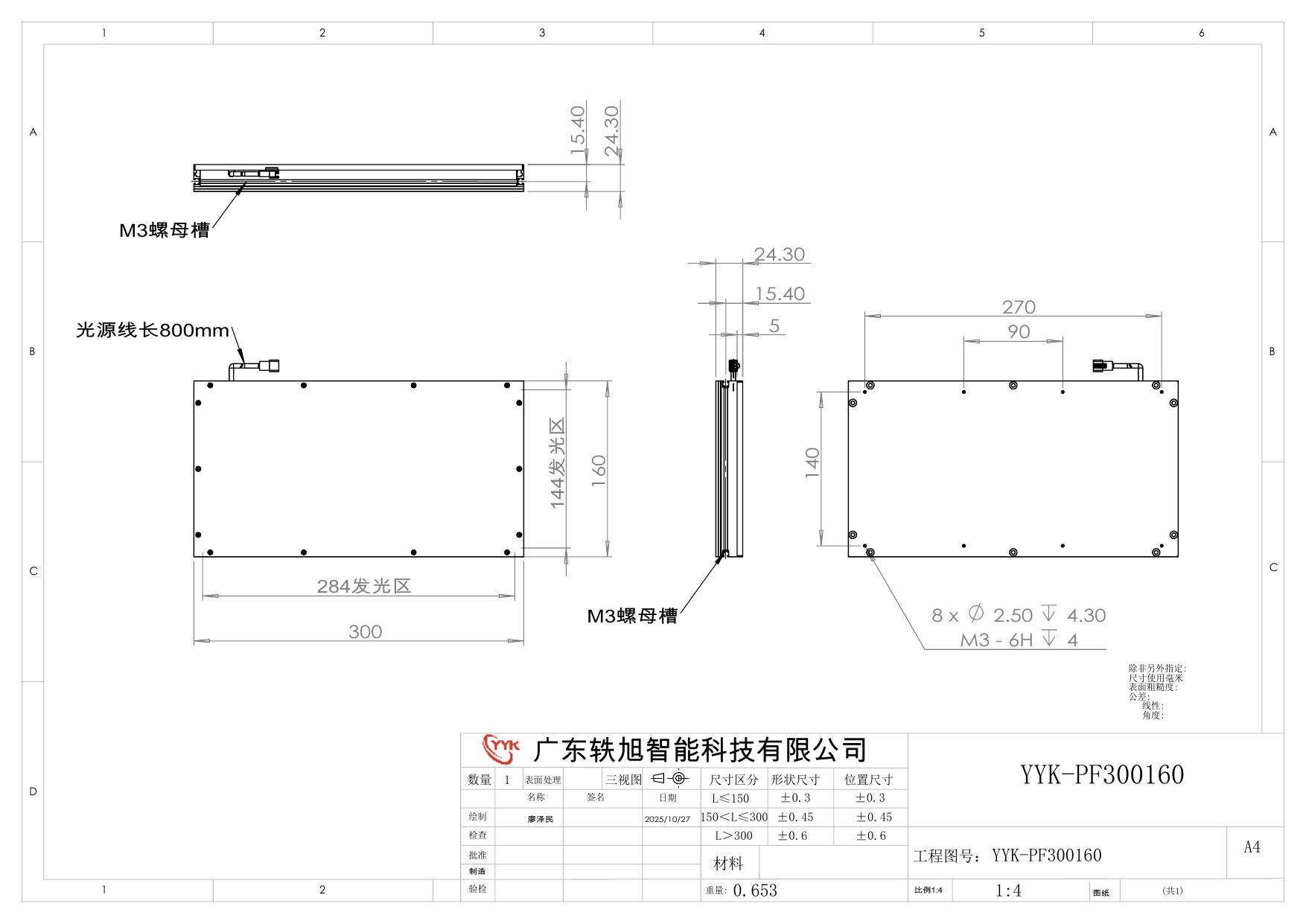

以下为该系列在原产品手册中的完整跨页（含机械尺寸图与全部型号参数表）。
Applications
典型应用
精密尺寸测量
有无筛选
MARK 点定位
LCD 坏点检测
轮廓 / 边缘检测
